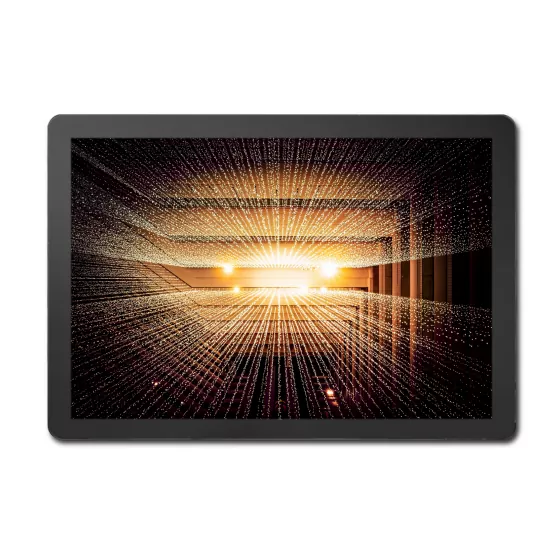

Módulo TFT de 10.1 pulgadas 1024 × 600 LVDS con CTP

Victronix es un fabricante y proveedor profesional del módulo TFT con sede en China. Con 18 años de experiencia en este campo, hemos desarrollado una variedad de modelos. Además de nuestros productos estándar, también ofrecemos servicios personalizados para satisfacer las necesidades específicas de nuestros clientes. Este módulo TFT LVDS 1024 × 600 de 10.1 pulgadas con CTP es un módulo de pantalla TFT de 10.1 pulgadas de alta calidad diseñado para aplicaciones industriales, médicas e integradas. Combinando un alto rendimiento óptico, funcionalidad táctil capacitiva y confiabilidad extendida, ofrece una claridad y durabilidad excepcionales en condiciones de operación extremas.

Modelo:VXT101BAHA-02C

Enviar Consulta Descargar PDF

Descripción del Producto

En la era de la inteligencia, el módulo TFT nos permite presentar los datos requeridos visualmente. La calidad del módulo TFT tiene un impacto crítico en su aplicación. ¿Cuáles son las ventajas del módulo TFT Victronix 10.1 pulgadas 1024 × 600 LVDS con CTP? Al principio, su brillo de 420 CD/m², relación de contraste de 800: 1, un ángulo de visión de 80 grados en todas las direcciones y el 75% de uniformidad aseguran imágenes vívidas. En segundo lugar, admite una interfaz LVDS de 6/8 bits con el controlador HX8282A11+HX8696A y un panel táctil capacitivo de 5 puntos robusto con el controlador CTP ILI2511. Además, cuenta con una luz blanca de 3 × 13 led con una vida útil de 30,000 a 50,000 horas, lo que garantiza su usabilidad a largo plazo en varias aplicaciones industriales. Además, cumple con los estándares de ROHS y pasa con éxito las rigurosas pruebas de confiabilidad, incluidos el choque térmico, la humedad y la protección de ESD de hasta 8 kV de aire y 4KV de contacto. Este producto funciona de manera eficiente a temperaturas extremas que van desde -20 ° C a +70 ° C y puede soportar condiciones de almacenamiento severas de -30 ° C a +80 ° C.

Este módulo TFT de 10.1 pulgadas de Victronix está diseñado para HMI industriales, dispositivos médicos, equipos de diagnóstico portátiles, quioscos al aire libre, sistemas de transporte y paneles de control de automatización.

Especificaciones generales

Artículo	Contenido	Unidad	Nota
Tipo LCD	Tft	-
Color de visualización	16.7m
Dirección de observación	TODO	En punto
Temperatura de funcionamiento	-20 ~+70	℃
Temperatura de almacenamiento	-30 ~+80	℃
Tamaño del módulo	10.1	pulgada
Área activa (W × H)	222.72x125.28	mm
Número de puntos	1024x600	dotas
Controlador	HX8282A11+HX8696A	-
Voltaje de la fuente de alimentación	3.3	V
Dimensiones de contorno	235.00x143.00x6.98	mm
Iluminar desde el fondo	3x13-LED (blanco)	pcs
Peso	---	g
Interfaz	LVDS de 6/8 bits	-

Parámetro CTP

Artículo	Contenido	Unidad	Nota
Tamaño de contorno	235.10x143.10	mm
Área de vista de cobertura	223.72 (h) x126.28v)	mm
Resolución CTP	1024x600	dotas
Modo de interfaz	IIC/USB	-
Modo táctil	5 dedos humanos multitáctil	-
Dolía de la superficie	> = 6h	-
Transparencia	> = 85%	-
Exactitud	Entre +/- 1.5 mm, borde +/- 2.5 mm	mm
Controlador CTP	ILI2511	-
Voltaje de la fuente de alimentación	3.3 (IIC) /5.0(usb)	V
