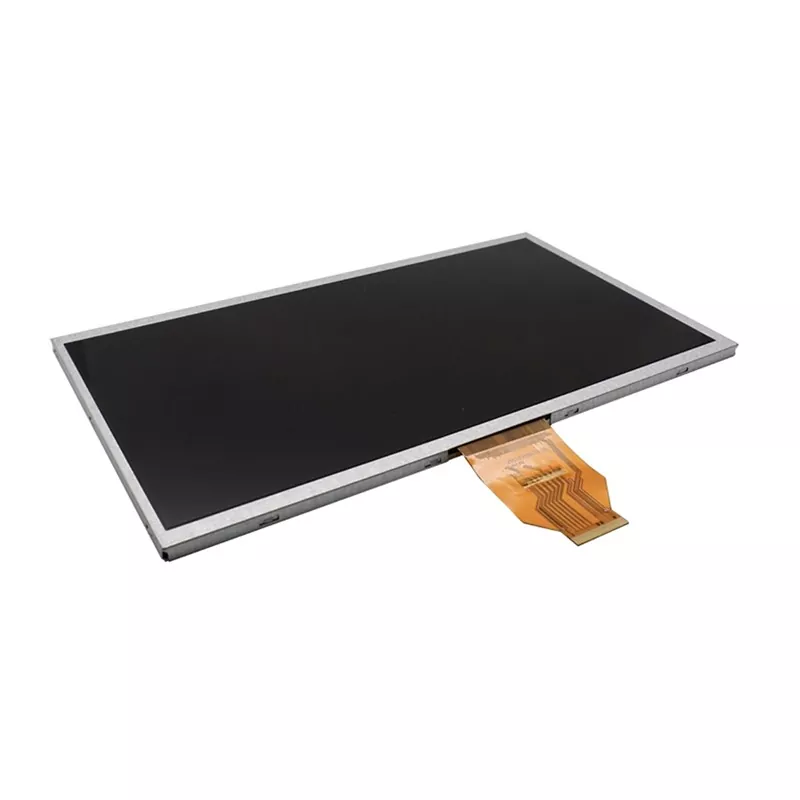

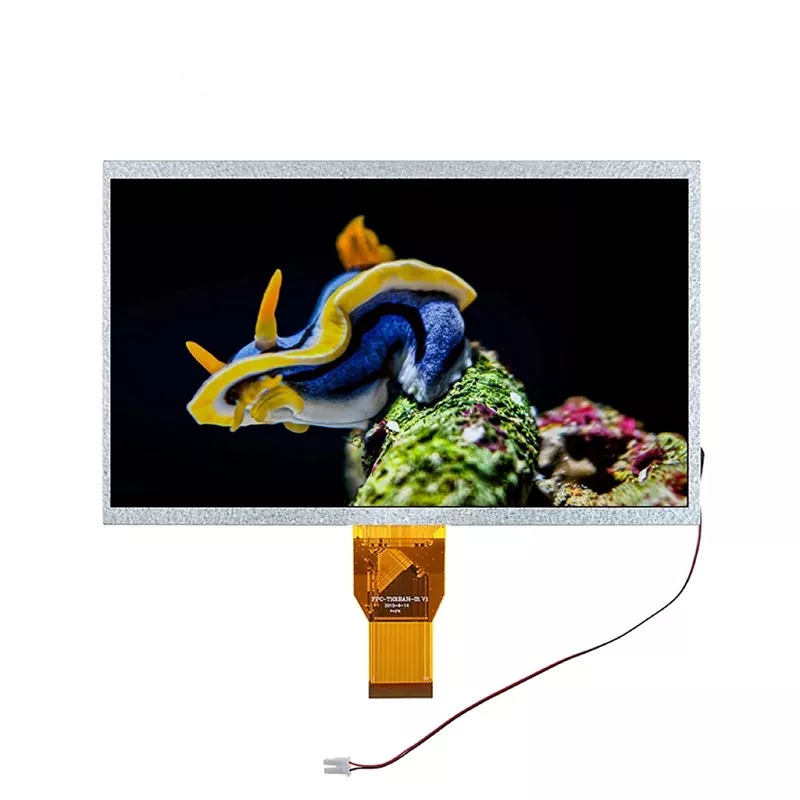

10.1 pulgadas 1024*600 LVDS TFT Módulo

VXT101MBAH-02 es uno de los módulos TFT estándar de fábrica de Victronix de fábrica china.

Modelo:VXT101MBAH-02

Enviar Consulta Descargar PDF

Descripción del Producto

Esta pantalla LCD de 10.1 pulgadas se aplica al panel TFT-LCD de 10.1 "1024*600, con interfaz LVDS, brillo de 380nits.

Este módulo TFT LVDS 1024*600 de 10.1 pulgadas es adecuado para tabletas industriales y médicas, electrodomésticos, impresora, dispositivo de equipo industrial y otros productos electrónicos.

Especificaciones generales

VXT101MBAH-02 es un módulo TFT-LCD. Está compuesto por un panel TFT-LCD, el controlador IC, FPC, una unidad de luz posterior. El área de visualización de 10.1 ¢ ¢ contiene 1024 x 600 píxeles y puede mostrar hasta 16.7 millones de colores. Este producto concuerda con el criterio ambiental de ROHS.

Artículo	Contenido	Unidad	Nota
Tipo LCD	Tft	-
Color de visualización	16.7m
Dirección de observación	12	En punto
Dirección de inversión de escala de grises	6	En punto
Temperatura de funcionamiento	-20 ~+70	℃
Temperatura de almacenamiento	-30 ~+80	℃
Tamaño del módulo	Consulte la raíz delineada	mm
Área activa (W × H)	222.72x125.28	mm
Número de puntos	1024 × 600	dotas
Controlador	HX8282-A14 y HX8696	-
Voltaje de la fuente de alimentación	3.3	V

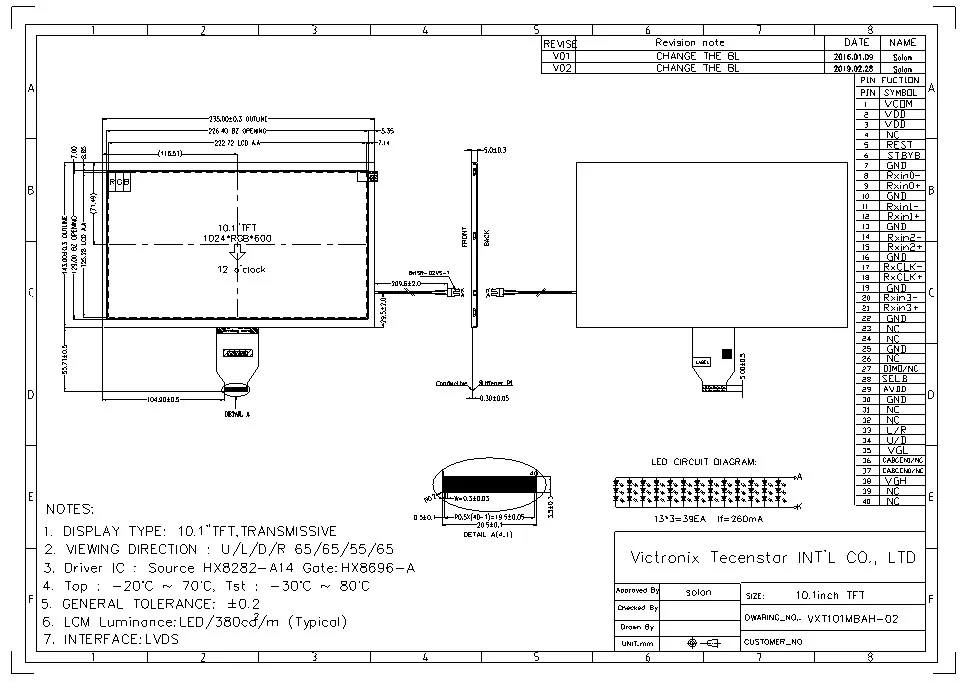

Dimensiones de contorno	Consulte el esquema dibujo	-
Iluminar desde el fondo	3x13-LED (blanco)	pcs
Peso	---	g
Interfaz	LVDS	-
