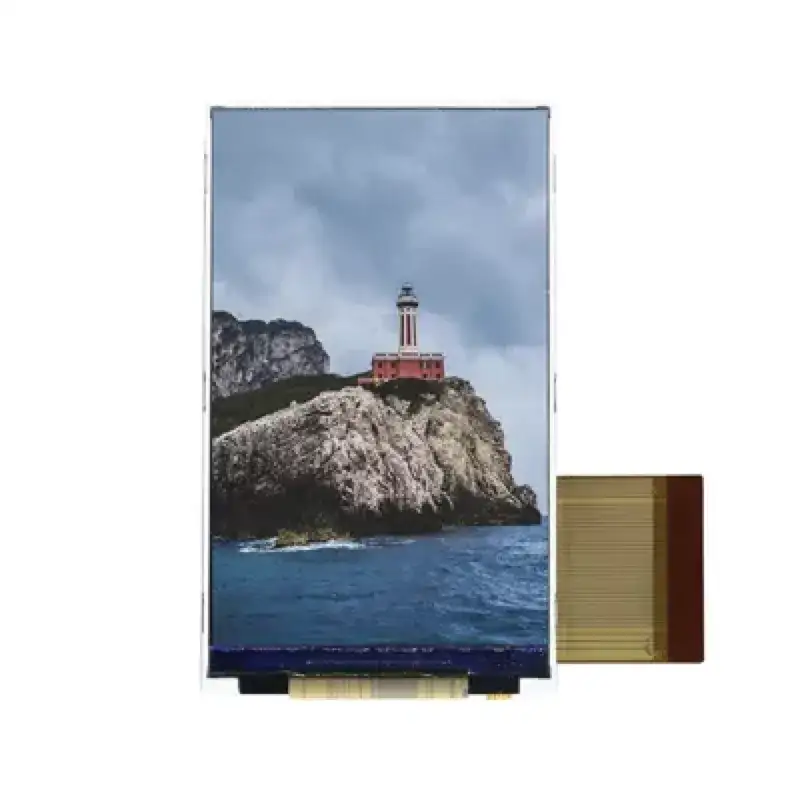

Módulo TFT de 3.2 pulgadas de 240x400

La siguiente es la introducción del módulo TFT 240x400 de alta calidad de 3.2 pulgadas, con la esperanza de ayudarlo a comprenderlo mejor. VXT320PZS-01 es uno de los módulos TFT estándar con RTP del fabricante chino de TFT LCD Victronix.

Modelo:VXT320PZS-01

Enviar Consulta Descargar PDF

Descripción del Producto

El VXT320PZS-01 es un módulo de pantalla TFT LCD de modo de retrato de 3.2 pulgadas, 240x400, puede coincidir con un panel táctil resistivo (RTP) o un panel táctil capacitivo. Cuenta con una resolución de 240x320 puntos y un brillo de 400 CD/NIT (valor típico), con una relación de contraste de 600: 1 (valor típico). Equipado con un IC de controlador ST7793 incorporado, admite interfaces RGB/MCU de 18 bits.

Si integra este TFT de 3.2 pulgadas con sensor de temperatura I2C, soporte de tarjeta TF, circuito de conversión de nivel, será una placa de expansión y el desarrollo secundario es fácil.

Con el módulo GPRS, puede diseñar su teléfono AR; Duino.

Con el módulo NFC Reader, puede crear sistemas de control de acceso con el programa de fotos.

Con voltaje y sensor de corriente, puede hacer osciloscopio.

Por lo tanto, el módulo TFT de 3.2 pulgadas de 240x400 es principalmente adecuado para el marco de fotos digital, el osciloscopio, el generador de funciones, el monitor del sistema de detección.

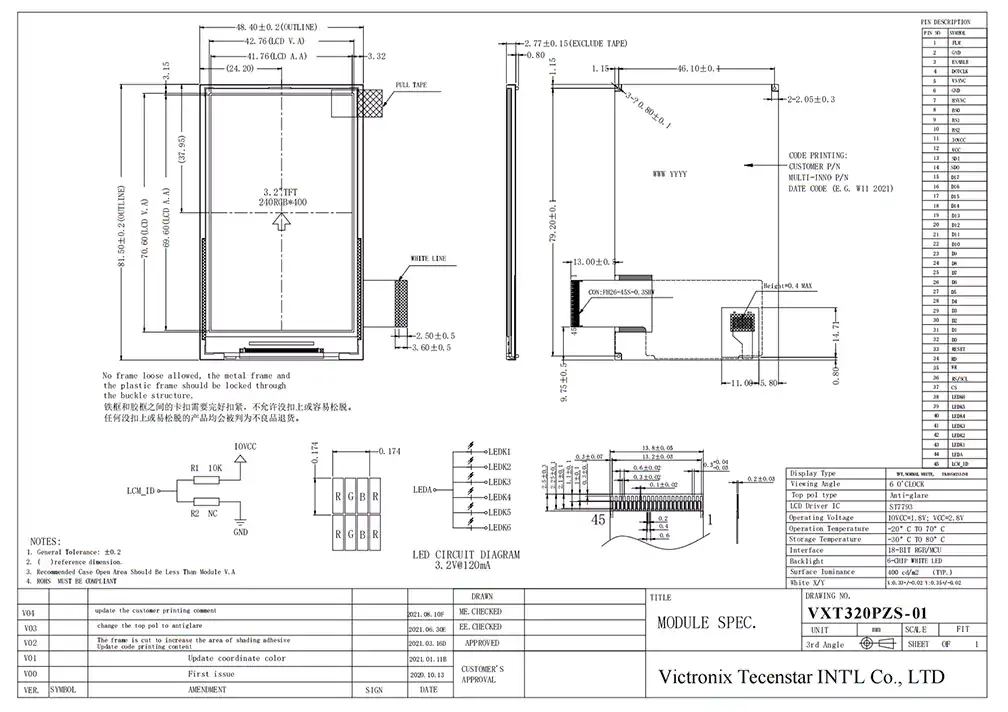

Especificación general

Artículo	Contenido	Unidad
Tipo LCD	TFT/Transmisive
Tamaño del módulo (wht)	48.4081.502.77	Mm
Tamaño activo (W*H)	41.76*69.60	Mm
Pitch Pixel (W*H)	0.174*0.174	Mm
Número de puntos	240*400
Buzo ic	ST7793
Tipo de interfaz	18 bits RGB/MCU
Tipo de polarizador superior	Antideslumbrante
Recomendar la dirección de ver	6	EN PUNTO
Dirección de inversión de escala de grises	12	EN PUNTO
Tipo de luz de fondo	6 dies blancos
Tipo de panel táctil	Sin
